통합 배선 (전산실 구축)

데이터센터 케이블링시스템 구성요소는 크게 수평배선(Horizontal Cabling)과 백본배선(Backbone Cabling)으로 구성된다. 수평 배선 설계 시 고려해야 할 가장 중요한 요소는 향후 운영비를 절감하고 서버나 스위치의 이전 및 업그레이드에 빠르게 대응할 수 있도록 설계 하는가에 있으며 데이터센터의 경우 거의 대부분이 이중바닥과 랙 상부 트레이를 가지고 있기 때문에 케이블의 추가 포설이 상대적으로 쉽지만 초기의 잘못된 설계로 인해 발생되는 잦은 추가포설이나 그에 따른 케이블 작업으로 기존 서비스 중인 서버의 운영에 다운타임을 발생 시킬 경우 막대한 금액적 손해를 끼 칠 수 있음을 간과해서는 안 된다. 백본 배선 설계 시 고려해야 할 가장 중요한 요소는 향후 데이터센터 서비스 기간 동안 확장이나 구조 변경 등의 이유로 추가적인 공사를 하지 않을 수 있을 만큼의 용량을 반영하여 설계하여야 한다는 것이다. 다른 배선시스템과는 달리 백본배선은 데이터 센터의 근간이 되는 것으로 추가 공사로 인한 장애나 계획된 서비스 중단까지도 데이터센터의 운영 및 매출에 지대한 영향을 미치게 되기 때문이다. 데이터센터의 특성상 통합배선 시스템은 다양한 통신 서비스를 구현해야 하는데 이를 위하여 패치코드 연결 변경만으로 모든 경로 변경이 가능 할 수 있도록 설계 되어야 한다.

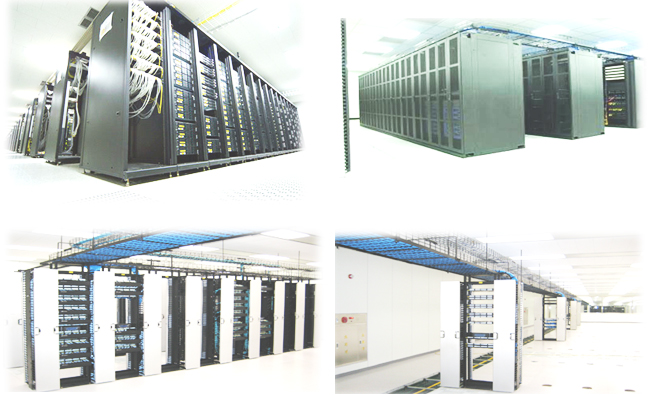

전산실 구축사례

MPO 소개

MPO (Multi-fiber Push On) ?

광케이블 수평 배선 구간 광 패치 아울렛 구성으로 사용.

1. 차별화된 솔루션 제공을 위하여 개발됨

2. Plug & Play 기능구현

3. 네트워크 Downtime 최소화.

4. 신뢰성 높은 품질 보증.

5. 고객 편의성 확대 제품

6. RCDD 전문인력을 통한 기술지원 강화

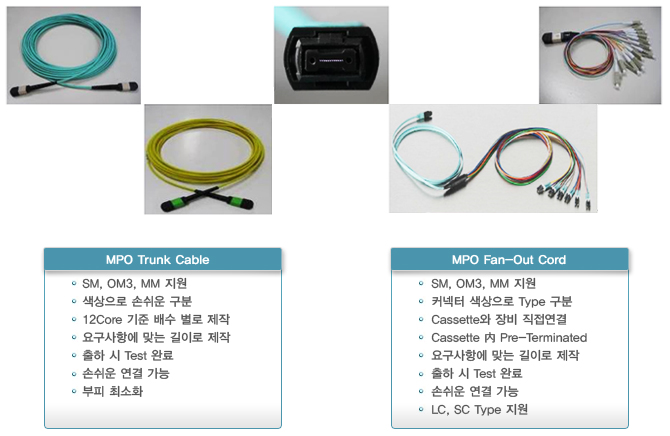

MPO Trunk Cable & Fan-Out Cord

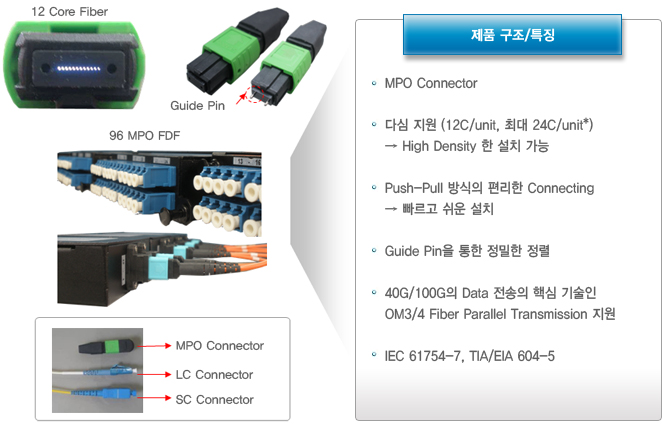

Fast-Net™ MPO (Multi-fiber Push On)

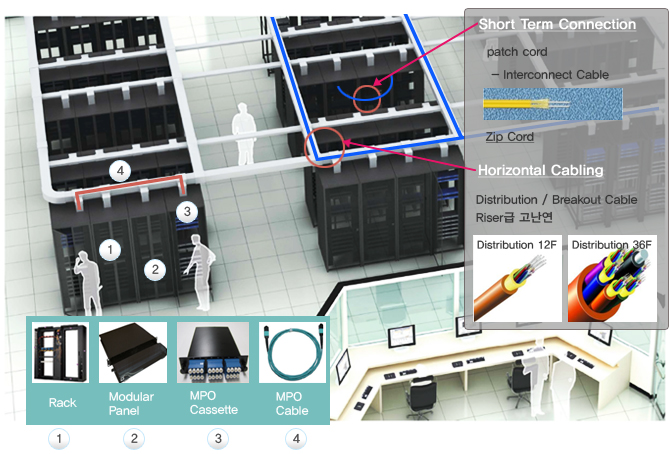

Fiber Optic Connectivity

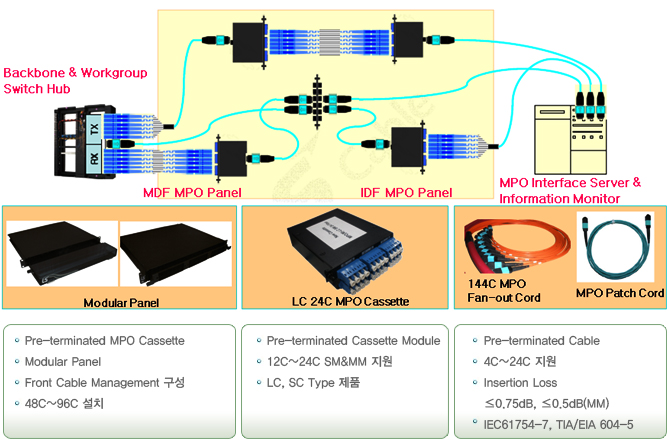

MPO cabling diagram

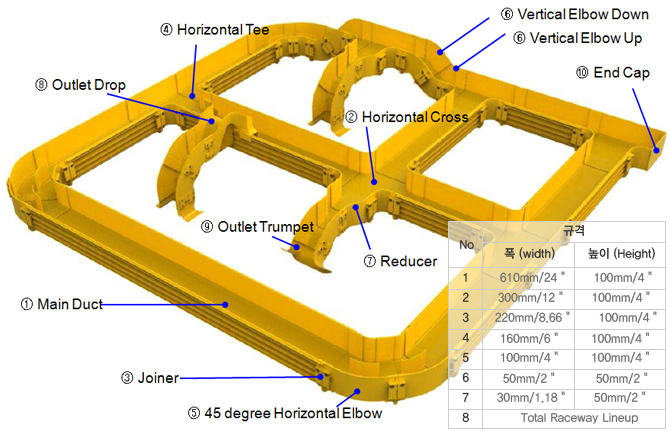

Simple Paths™ management system

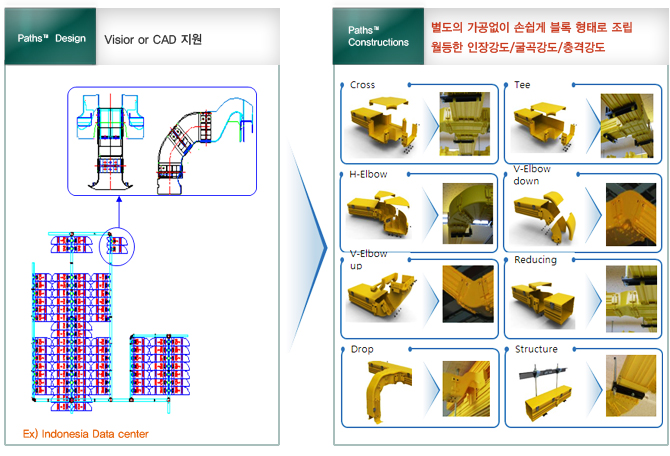

Easy & Fast installation by Simple Paths™

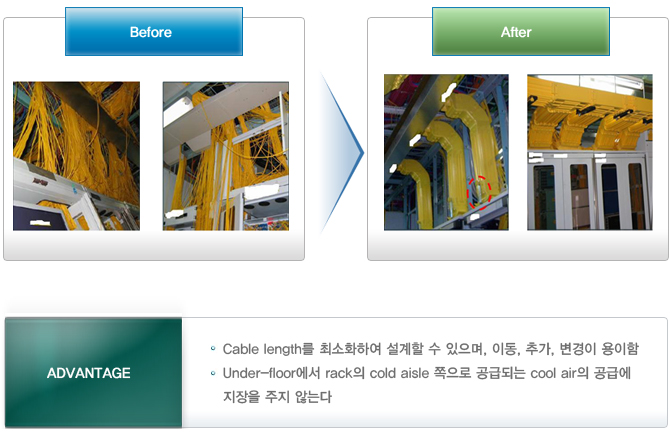

Simple Paths™ management system
